Färger och symboler, vad betyder dom?

Det är ofta användare av SolidWorks (nya som mer erfarna) frågar om vad de olika färgerna och symbolerna för en skiss i SolidWorks betyder. Nedan följer en snabbintroduktion.

Färgsymbolik i skissläget.

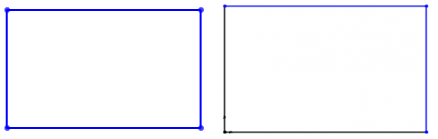

Blått: Indikerar underdefinierade skisselement, dvs. det saknas antingen geometriska relationer eller mått.





Svart: Indikerar fullt definierade skisselement, dvs. det man oftast strävar efter.





Rött: Indikerar överdefinierade skisselement, dvs. det finns fler än ett mått eller en geometrisk relation för ett eller flera skisselement. Oftast någon form av dubbelmåttsättning.





Guld/Brunt: Indikerar en fritt hängande skiss (Dangling), dvs. ett mått eller en geometrisk relation har tappat sitt ”fäste”. Oftast har man måttsatt mot en kant eller likande i modellen högre upp i trädet som inte längre existerar.





Cyan: Indikerar selekterade skisselement.


Har ingen egen skissymbol då det är något man gör inne i den aktiva skissen under tiden man editerar den.


Detta är de standardfärger som normalt används men det finns möjlighet att ändra på dem genom att ändra färginställningar under ”Tools -> Options -> System Options -> Color”.


Skiss-symboler

Förutom de skiss-symboler vi gått igenom ovan så finns det två till som kan vara bra att veta om.

Delad skiss: Den skiss med en liten hand under används av mer än ett kommando (Feature).

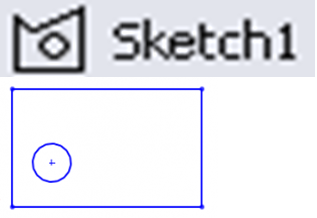

Skiss med flera konturer: Skissen har mer än en kontur (Multi Contour Sketch).



Jag hoppas detta inlägg var upplysande och jag kommer att fortsätta att lägga upp information av liknade karaktär i fortsättningen.

Är det något speciellt ni vill ha svar på så tveka inte i att kontakta mig eller gör gärna en kommentar nedan.


Rickard Liljekvist
