fredag 21 december 2012

God Jul & Gott Nytt År! önskar PLM Group

Nu lackar det mot jul och snart får de flesta av oss gå hem på lite extra ledighet i samband med helgerna. Vi vill passa på att tacka för det underbara samarbetet under 2012! Vi är tacksamma för den tillit och de relationer som vi byggt och stärkt under året.

Varje år har vi nöjet att skicka en hälsning till er inför Jul- och Nyårshelgerna. I år har vi engagerat barnen till alla PLM Groupanställda att hjälpa oss! Hälsningen är baserad på våra barns önskningar inför julen.





Vi på PLM Group önskar er alla en riktigt God Jul och ett riktigt Gott Nytt År!

onsdag 3 oktober 2012

TactonWorks – Design Automation i världsklass! Ny version ute snart!

Under fjärde kvartalet i år kommer Tacton att släppa nästa version av TactonWorks, version 4.4.3. Fokus för denna release har varit att förbättra produkterna TactonWorks Batch och TactonWorks Server. Båda produkterna har byggts om baserat på samma plattform som TactonWorks Engineer. Detta har möjliggjort mycket ny och länge efterfrågad funktionalitet.

Några höjdpunkter i version 4.4.3 av TactonWorks Batch och TactonWorks Server är följande:
  • Nytt och förbättrat användargränssnitt vilket gör användande, felsökning och loggning av produkten allmänt enklare.
  • Stöd för både standardiserade och specialanpassade add-ins. Funktionalitet som dokumentgenerering, layout-uppdatering och dynamisk modellering, vilken tidigare bara var möjligt i TactonWorks Engineer, är nu också möjligt i TactonWorks Batch och TactonWorks Server.
  • Båda produkterna stödjer nu integrationer för att hämta data samt dokument från andra system under konfigureringsprocessen, tex. dokument från PDM och ERP system.
  • Installationspaketet har anpassats mer till slutanvändarna med ett nytt inbäddat och administrationsfritt kösystem samt webbservice. Detta betyder att man kommer kunna installera och vara igång med produkterna på ett par minuter utan någon djupare IT-kunskap.
  • TactonWorks Server har även fått en integrerad Tacton Configurator Server, vilket betyder att TactonWorks Server nu kan ta emot Tacton Configurator states som input. Detta möjliggör användning av TactonWorks Server om back-end till alla system där design automation and CAD-konfiguration krävs.
Utöver plattformsuppdateringar har ett par nya mappningar mot SolidWorks-parametrar lagts till, som text positionering, aktivering och deaktivering av notes, styrning av dimensionstoleransvärden, styrning av komponentmaterial etc. Update och Layout add-inen har också slagits samman till en och samma add-in.

Detta och många fler förbättringar finns tillgängliga i den nya versionen, 4.4.3. Vi räknar med att denna version kommer att bli mycket uppskattad hos både våra nya kunder såväl som hos våra existerande kunder som är redo att ta nästa steg i sin design automation-implementation.

Tacton kommer att medverka på PLM Groups Lanseringsevent för SolidWorks 2013 i Göteborg, Malmö, Jönköping, och Västerås. Besök oss i vår monter, prata med oss om TactonWorks och den nya releasen och var med i vår tävling med chans att vinna en iPod Touch.

Anmäl dig till eventen här...

Vi ser fram emot att träffa dig snart!
Petra Lindgren, Tacton

måndag 1 oktober 2012

HostPLM - Tar ditt företag skyhögt!

PLM Group introducerar i dagarna en helt ny lösning på många företags önskemål om ett enkelt, lättanvänt PDM-verktyg som innebär minimalt med administrativt arbete.

HostPLM bygger på SolidWorks Enterprise PDM med ett säkert filvalv och har ett webb-baserat användarinterface som gör att man kan komma åt och hantera data och dokument när som helst och från olika enheter som PC, Mac, iPad eller en smartphone som iPhone t.ex.

Åtkomst från valfri enhet
Förutom fördelen man får av att effektivt kunna samarbeta inom gruppen eller mellan olika designteam så kan man också med fördel bjuda in partners som exempelvis underleverantörer till sin projektportal där de, genom sitt inlogg, ges rättigheter vad gäller vad de kan se och vad de tillåts göra.

En annan stor fördel är att man slipper investera i dyra serverlösningar, backuper och tidskrävande underhåll av systemet. Allt sådant tas om hand av PLM Group och den egna IT-avdelningen behöver inte involveras då all programvara är molnbaserad och därför helt utan installationer på klientdatorerna.

Summerat är HostPLM precis det vi på PLM Group vill stå för: Att hjälpa Dig att få ditt jobb gjort Bättre, Snabbare och Säkrare.

Är Du intresserad av mer information så tveka inte att anmäla dig till vårt webinar den 9 oktober 13:00-13:30.
Klicka här för att anmäla dig!

Ola Claesson
Technical Pre Sales

torsdag 20 september 2012

Nytt nummer av PLMagazine!

Nu har det nya numret av PLMagazine kommit ut och har redan kommit med posten till många av er. I detta nummer kan du läsa om vinnarna i vårens Cool Design Contest och se deras bidrag till tävligen. I artiklarna berättar deltagarna om hur SolidWorks produkter hjälpt dem i deras konstruktionsprocesser.

I detta nummer hittar du också flera nya och spännande produkter med funktioner och möjligheter som är efterlängtade. SolidWorks Plastics, SolidWorks Electrical och PLM Groups nya lösning HostPLM, som gör det enkelt och billigt att introducera PDM på ditt företag.

Klicka på länken här nedanför för att läsa det nya numret online. Vill du hellre ha en tryckt version av tidningen, skicka namn, adress och vilket företag du jobbar på i ett mail till tedh.andersson@plmgroup.se så skickar vi kostnadsfritt en tidning till dig.


PLMagazine 1.2012



Tedh Andersson, Marketing Assistant
PLM Group
tedh.andersson@plmgroup.se

tisdag 18 september 2012

eDrawings Pro för iPad!

Vi har tidigare pratat om eDrawings till iPad, som motsvarar gratisversionen av eDrawings Viewer, som finns både till PC och MAC.

För ett par veckor sedan introducerades och eDrawings Professional till iPad! Denna version innehåller självklart samma funktioner som gratisversionen, men också möjlighet att färglägga, göra snitt, markera och lämna kommentarer etc.


Dock blir den lite dyrare än eDrawings till iPad, som idag kostar ca. 14:-, så kommer eDrawings Professional till iPad kosta ca. 33:-.

Tedh Andersson
Marketing Assistant, PLM Group Sverige

måndag 10 september 2012

MP Engineering AB blir PLM Group Sverige AB

PLM GROUP INTRODUCERAR ETT GEMENSAMT NAMN

Den 10:e september 2012 byter PLM Groups filialer MP Engineering (Sverige), Solid Design House (Danmark) och CadON (Finland, Estland, Lettland) till ett gemensamt namn och en gemensam logotyp för forsatt arbete som ett enda företag. Varumärket visar att PLM Group numera är en enhet med många resurser som delas mellan filialerna.

ETT VARUMÄRKE – SAMMA IDENTITET
Från och med idag kommer alla filialer till PLM Group att ha samma identitet. PLM Group kombinerar nordisk företagskultur, professionalism och internationell erfarenhet med expertkunskap på de lokala marknaderna för att på bästa sätt leverera överlägsna PLM-lösningar från Dassault Systèmes SolidWorks.

LOKALA KUNSKAPER – DELADE RESURSER
Enligt Jess Frandsen, VD på PLM Group, är varumärkesidentiteten ett logiskt och efterlängtat steg för fortsatt utveckling av PLM Group. Detta började redan när företagen slogs samman 2009 och skapade den första gränsöverskridande nordiska SolidWorks återförsäljaren. ”Under de senaste åren har vårt företag expanderat sin verksamhet – vi arbetar i fem länder och har över 100 erfarna medarbetare. Genom att anamma ett gemensamt namn och en visuell identitet kan vi nu fortsatt bli ännu effektivare, för att våra kunder ska få snabbast möjliga återbetalning på sin investering,” säger Jess Frandsen.

EXPANDERAT NÄTVERK FÖR MÖJLIGHETER
Enligt Jess Frandsen tillåter den nya identiteten företagets kunder och anställda att till fullo exploatera alla de fördelar kunder får ta del av genom nordens största SolidWorks återförsäljare. ”Den gemensamma identiteten återspeglar verkligen vår kunskap om produkterna, både på lokal och nordisk nivå. Våra kunder förväntar sig att vi fortsatt levererar professionella lösningar och tjänster samt att vi arbetar hårt med att överträffa dessa förväntningar genom vårt utökade nätverk av möjligheter.”

Har ni frågor angående vårat namnbyte:

Då är ni välkomna att kontakta PLM Group på tel: 0370-69 09 50

onsdag 4 juli 2012

Vinnarna i Cool Design Contest!



Stort tack till alla som deltog i PLM Groups Cool Design Contest! Vi vill tacka alla som deltog och gratulera vinnarna i tävlingen. Målet med tävlingen är att belysa några av de häftiga utvecklingsprojekt som våra kunder har. Det har varit riktigt intressant och skoj för oss att bedöma alla de bidrag som skickats in, vilket visar hur innovativt och effektivt våra kunder arbetar med de lösningar vi levererar. Vi hoppas också att de många varierande exemplen på hur SolidWorks används ska hjälpa till att inspirera våra andra kunder. Vi är stolta över att presentera vinnarna i 2012-års Cool Design Contest:



På första plats


Beskrivning: Copenhagen Suborbitals grundades av Peter Madsen och Kristian von Begntson. Båda var på villovägar i livet vad gäller olika projekt. Peter hade just slutfört sin senaste hemmagjorda ubåt, och Kristian hade kommit hem från USA där han jobbat med rymdkapslar år NASA. I maj 2008 bestämde dig sig att slå sig ihop och inuti Peters ubåt, under vatten, planerade de hur de skulle kunna ”erövra” världen, utan ett öre på fickan. Deras mål är att utveckla en relativt billig form av bemannade rymdflygningar, utanför regeringens rymdprogram, baserat endast på sponsorer, privata donationer och specialisters gratisarbete.

Hur SolidWorks hjälpt till: SolidWorks 3D CAD användes för konstruktion och simulering av produktionsfärdiga ritningar och modeller av både raket och rymdkapsel. ”Med SolidWorks har vi möjligheten att konstruera exteriören av vår Apollo-liknande kapsel. Det är en konformad plåtsammanställning där noggrannheten är en avgörande faktor. Vi använde CAD systemet för att konstruera konen och breda ut det innan laserskärningen. Vi har också använt SolidWorks för att konstruera de flänsar som går ner mot raketmotorerna,” säger Kristian von Bengtson.

Förbättring i produktkvalitet: ”CAD-systemet har gjort grunddesignen av raketen och kapseln extremt snabb eftersom vi jobbar i 3D och får produktionsfärdiga modeller direkt från konstruktionsprocessen. Det är mycket snabbare än att arbeta med gammalmodiga ritningar och samtidigt vet vi att vi får det vi konstruerar, allt passar perfekt,” säger Kristian von Bengtson. ”Men 3D design är bara en sida av myntet, menar Kristian von Bengtson. Copenhagen Suborbitals har använt sig av SolidWorks Simulation för att simulera kritiska faktorer såsom styrka av olika strukturer samt luftflödet runt raketen vid avfyrning.”

Andra plats

Företag: ES Equipment

Beskrivning: Det svenska företaget ES Equipment har använt sig av SolidWorks för att utveckla kniven S-CUT, som används av räddningsarbetare för att klippa upp kläder och läderbälten i olyckssituationer samt på akutavdelningar på sjukhus. Med sin speciella design har S-CUT blivit mycket populär i alla typer av räddningsarbeten och används av räddningstjänster och sjukhus världen över som substitut för traditionella saxar. Kniven uppmärksammades nyligen då den användes i en av slutscenerna i Hollywoodversionen av Stieg Larssons ”The Girl With the Dragon Tattoo.”

Hur SolidWorks hjälpt till: S-CUT är tillverkad i fräst aluminium, vilket gör den enkel och snabb att tillverka och montera. Under konstruktionsarbetet användes både SolidWorks och SolidWorks Simulation Express och hjälpte till att simulera olika egenskaper på bladen.

Förbättring i produktkvalitet: ”De första konstruktionerna var för tunga, för dyra att tillverka och innehöll för många delar. SolidWorks har varit till stor hjälp för oss, eftersom vi enkelt kunde alternera mellan olika konstruktioner och visualisera dem för våra kunder. SolidWorks gav oss också tillgång till information om vikt och tyngdpunkt, faktorer som är viktiga för konstruktionen,” Säger Martin Bergstrand.


Tredje plats

Företag: Motoplast OY

Beskrivning: Motoplast OY har specialiserat sig på formgjutning av plastprodukter för den Nordiska marknaden. Deras produkter är till exempelbränsle tankar och andra plast produkter för lantbruksmaskiner.

Hur SolidWorks hjälpte till: ”Det har blivit mycket enklare för oss att få nya kunder. Genom vår användning av SolidWorks kan vi enkelt få kontakt med företag som har projekt på gång, eftersom vi kan göra virtuella prototyper och visualisera hur en lösning kan komma se ut på bara några timmar. Med det sagt menar jag att SolidWorks är ett mycket kraftfullt verktyg,” säger Henri Ström

Förbättring: Samarbetet med våra kunder har blivit mycket enklare, eftersom det är färre personer och avdelningar involverade i processen.


Bästa Simulering


Beskrivning: Svenska Teknikingenjörer är konsulter specialiserade på konstruktion i områdena elektricitet, mekanik och hydraulik. Företagets kunder kommer främst från offentlig sektor och industri. Deras vinnande bidrag i Simulation-tävlingen är en gångbro som kommer byggas i Uppsala.

Hur SolidWorks Simulation hjälpte till: Bron i Uppsala är baserad på ett koncept kallat Holländsk klaffbro men en motvikt som väger 20 ton. Motvikten säkerställer att öppningen av bron kan ske väldigt enkelt men hjälp av hydraulsystemet. ”Den största utmaningen med göra de hållfasthetsberäkningar som krävs för en optimal konstruktion av en klaffbro är den fysiska storleken och den slimmade utformningen av bron, säger Albin Särndahl, som är ingenjör på Sting. ”Det var en svår uppgift att skapa elementnätet för beräkningsmodellen, som utgör grunden för beräkningen. Hållfasthetsberäkningarna utfördes med Finita Element Metoden (FEM) i SolidWorks Simulation. Storleken på elementnätet gjorde att beräkningarna blev väldigt stora, men SolidWorks Simulation löste uppgiften utan problem.”
Förbättring: 3D CAD modellen konstruktionen gjordes från början i ett annat CAD-system, men Sting föredrog att göra den redo för tillverkning i SolidWorks eftersom företaget anser att SolidWorks Simulation är det bästa programmet för att simulera konstruktioner. ”Efter simuleringen använde vi SolidWorks för att rekonstruera de underdimensionerade delarna av bron. Vi skulle gärna sett att hela konstruktionsarbetet skett i SolidWorks, men vi hade en modell från ett annat CAD-system från början,” säger Albin Särndahl.






Tedh Andersson
Marketing Assistant

tisdag 12 juni 2012

Snabba upp simuleringen med skalmodeller

Att göra hållfasthetsberäkningar på tunna, solida modeller är ofta tidskrävande och kan ge tveksamma resultat ifall noggrannheten är för lågt satt. Nedan följer ett snabbt och enkelt sätt att göra om en solid modell till skalmodell som sparar både tid och pengar.

En tunn plastspade är ett perfekt exempel på när skalmodeller bör användas.

Steg 1:


Starta kommandot Surface > Offset Surface. Detta skapar en yta som är förskjuten ett angivet avstånd från de ytor användaren väljer in. Högerklicka på en yta i modellen och välj Select Tangency för att välja in hela den krökta ytan. För att skapa ytan mitt i den solida modellen väljs Distance till halva plastens tjocklek.

Består parten/sammanställningen av flera delar, som för spaden, används samma kommando för de andra delarna på samma sätt. För att sätta ihop två ytkroppar används Surface > Knit Surface.

Välj Suppress på de solida kropparna för att ta bort dem ur simuleringen. Kvar är då endast den nyskapade ytkroppen.

Steg 2:

Skapa en ny studie och lägg på de laster och fixturer som behövs. Ange en tjocklek på plasten genom att högerklicka på parten och välj Edit Definition (se nedan).




"Thin" används när skalets tjocklek i förhållande till ytbredning är lägre än 1/20 (ungefär), dvs en 20x20-plåt som är 1 mm tjock. Om plåten är tjockare än så används "Thick".

Steg 3:


Kör studien och notera hur snabbt det gick! Resultaten blir dessutom mer pålitliga eftersom noggrannheten i plastens tjocklek beräknas internt.

Tänk på att det är bättre att lägga tio minuter på att förenkla modellen än att ha tio minuter längre beräkningstid eftersom beräkningen oftast behöver köras mer än en gång!

Lycka till!


Christoffer Wester
Application Consultant, SolidWorks Simulation

torsdag 7 juni 2012

Tips & Tricks: Jämförelse av dokument


Hur ofta gör du eller en av dina kollegor en ändring på en part? Och hur ofta har du också tänkt på, vad det egentligen var för en ändring som gjordes j i förhållande till ursprungsparten? Dessa frågor kan besvaras med SolidWorks Utilities, som är en del av SolidWorks Professional packeteringen.  Med SolidWorks Utilities får du möjlighet att jäföra två parter, båda behöver inte vara ”native” SolidWorks parter, bara du kan öppna dem som STEP, IGES, SAT eller Parasolid så kan du jämföra parterna med varandra.
SolidWorks Utilities kan jämföra dokument properties (såsom volym och vikt), geometriska egenskaper, och om båda filerna är ”native” SolidWorks filer så jämförs även deras features.


På sammanställnings- och ritningsnivå kan SolidWorks Utilities jämföra stycklistorna och berätta vilka delar som ingår i den ena sammanställningen, men inte i den andra.

Sitter du nu och tänker; ”Ja det här verkar bra, men hur funkar det med 2D-ritningar?”, då är svaret på den frågan att SolidWorks klarar också detta. Verktyget heter då DrawCompare och kräver inget annat än en SolidWorks Standard licens.


DrawCompare ger dig en grafisk överblick över vad som är borttaget från en ritning, och vad som tagits bort.

Jussi Liikkanen
CadOn Oy a part of PLM Group

tisdag 22 maj 2012

Klocka framställd i SolidWorks vinner prestigefyllt pris

Det finska företaget Vivago Oy har framställt en klocka som kan hjälpa äldre människor att bo hemma längre genom att guida dem i nödsituationer. Klockan är designad med hjälp av SolidWorks, som Vivago har använt sedan 2002 och har nu vunnit det prestigefyllda Red Dot Design Award.

 Klockan håller reda på användarens hälsa genom att övervaka användarens dagliga rytmer och rörelser. Plötsliga förändringar i dessa, till exempel oförmåga att röra sig efter ett fall, resulterar i ett automatisk alarm, så att användaren får hjälp. Klockan ger också användaren möjlighet att själv larma med hjälp av en alarmknapp.

Klockan är designad i samarbete med äldre människor och därför har man tagit hänsyn till deras åsikter och förslag till produkter, för att säkerställa att klockan verkligen blir något de har lust att använda sig av och kan fungera som den ska då den sitter på handleden.

Kampen om priset vid Red Dot Design Award stod mellan 1800 konstruktörer och producenter från 58 olika länder. Vinnaren blev av 30 jurymedlemmar utvald bland 4515 olika produkter.




Mer information om produkten kan fås vid kontakt med Sami Ottinen: sami.ottinen@vivago.com

Du kan läsa mer om Red Dot Design Award här: http://en.red-dot.org

tisdag 15 maj 2012

På den tiden då SolidWorks var ungt.


Hur många av er kommer ihåg er första dator?!? Min första var en X286:a eller vad det nu var det hette. Jag kan i vart fall komma ihåg att allt fungerade med hjälp av dos-kommandon. Allt var mycket besvärligt och nördigt.
Så kom Windows 3.11 och allt såg ut att ha blivit lite bättre. Musen kom till och det hade plötsligt blivit möjligt att klicka på ikoner istället för att skiva kommando när man ville starta ett program. Arbetsflödet var dock fortfarande ganska segt. Men så kom Windows 95. Vem kommer inte ihåg Windows 95! Ett helt nytt gränssnitt, helt nya möjligheter, mycket mer användarvänligt. Inte behövde man längre skriva långa kommandon, allt skulle istället vara intuitivt och förståeligt för alla.
Att datorer och mjukvarorna skulle vara enkla och intuitiva var det fler som fick upp ögonen för. Världens första 3D-CAD till Windows föddes, SolidWorks 95.

Se här hur Bill Gates 1998 får en demonstration av SolidWorks.





Vad mycket vi kunde med SolidWorks på den tiden, och vilka framsteg vi gjort sedan dess. Min första version av SolidWorks var 97Plus, och jag blir ganska nostalgisk när jag ser detta lilla filmklipp.

Michael P. Skytte
Solid Design House


torsdag 10 maj 2012

Tunnplåt - Få ut allt av din konstruktion

Solidworks erbjuder en stor mängd verktyg för att modellera smart och effektivt i sheet metal. I och med att det är samma filformat och miljö oavsett om man använder rena sheet metal features eller ytmodelleringskommandon så öppnas, med rätt metodik, möjligheter att modellera "svåra" former och på så sätt låta funktionen styra konstruktionen, istället för att begränsas av CAD-systemets möjligheter.
Följ med på en tur i tunnplåtsdjungeln och lär dig rätt knep och metod för att konstruera och publicera dina bockade idéer!
Anmäl dig redan nu till mitt webinar den 12 juni genom att klicka här!



Ola Claesson

Tehnical Pre Sales

måndag 2 april 2012

Tips & Tricks: Box Selection

Box Selection är något som länge har använts, särskilt i 2D CAD produkter som AutoCAD, IntelliCAD och TurboCAD, med flera.

Men vad de flesta inte vet är att SolidWorks också kan detta i både 2D miljöer (Sketck och Drawing) och i 3D miljöer.

Markera från vänster till höger, och allt väljs som är innanför rutan.Markera från höger till vänster, och allt väljs som är innanför rutan samt allt som rör vid rutan.

måndag 19 mars 2012

Tips & Tricks: Deform Feature

Har du någon gång funderat på hur du får en sprial till att böjas i SolidWorks?


Det finns en lösning på detta och det är faktiskt inte så svårt som man kan tro. Du använder dig av ”Deform Feature” som du hittar under ”Insert > Features > Deform”.

Deform feature kan användas till flera olika saker. Du kan bland annat använda den till att lyfta en punkt i förhållande till en fast geometri, flytta en yta i förhållande till annan geometri eller som här, ändra geometrin i förhållande till två olika kurvor.


Det enda som krävs är en sketch som innehåller en linje/kurva som beskriver geometrin innan den deformeras och en linje/kurva som beskriver hur geometrin ska se ut efter deformationen
Du kan ladda ner filen
härifrån…

Michael Skytte

Solid Design House

måndag 5 mars 2012

Konstruera säkra balkkonstruktioner

Dagens inlägg visar hur snabbt och enkelt man från grunden kan konstruera en större balkkonstruktion som är både säkert och som är lätt att göra förändringar på. Fördelarna med att ha ett modellerings- och simuleringsverktyg fullt integrerat kommer att bli tydligt.

Till en början skall vi använda oss av Weldment-modulen i SolidWorks för att modellera upp geometrin för att sedan använda en kombination av SolidWorks Simulation och SolidWorks Simulation Professional för att göra konstruktionen säker mot väder och vind.

Steg 1:

Skapa en skiss i 2D eller 3D som grund för ditt fackverk.



Steg 2:

Aktivera Weldments och välj in de skisslinjer som skall representera balkar. Välj sedan en balkprofil från SolidWorks databas och vips så är konstruktionen klar. Trimma eventuellt till ändar där två eller flera balkar möts med Trim/Extend-kommandot.























Steg 3:

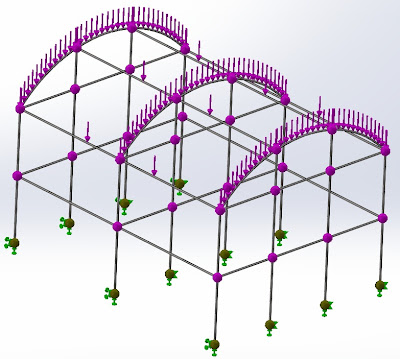

Skapa en statisk studie och definiera upp de fixeringar samt laster som skall verka på modellen. I det här fallet har vi lagt på en snölast som skall stå emot en rejäl nordisk vinter.

Studien kommer automatiskt att identifiera de balkar som skapats i Weldments-modulen och räkna ut styvhet och vikt därefter. Även infästningspunkter/svetsar där balkar möts (rosa bollar i bilden) kommer att identifieras automatiskt.

Kör sedan beräkningen.











































I vårt fall visade det sig att konstruktionen höll för snölasten men vi vill också försäkra oss för att ingen knäckning sker. En sådan kontroll bör göras då man har längre komponenter såsom de vertikala balkarna i vår konstruktion.

Steg 4:

Starta en knäckningsstudie (SolidWorks Simulation Professional). Vi kan enkelt kopiera över samma lastfall som vi använt i den tidigare studien genom att helt enkelt dra över dem till vår nya. Inga ytterligare inställningar behöver göras.

Det visar sig att knäckning kommer inträffa för samma lastfall som i den statiska studien. Ur ett designperspektiv är det självklart otroligt viktigt att veta vilken av dessa som sker först och detta måste kontrolleras genom att köra två separata studier.

I figuren visas på vilket sätt konstruktionen bågnar under snölasten.























Så glöm inte att kontrollera knäckning ifall du använder långa, smala geometrier.

Lycka till!


Christoffer Wester
Application Consultant, SolidWorks Simulation

fredag 2 mars 2012

Hur du renderar i SolidWorks - PhotoView 360

Förra året fick vi frågan från deltagare i PLM Groups Cool Design Contest om hur man gör renderingar i SolidWorks. Här nedan kan du få lite hjälp och tips om hur du går tillväga.


PhotoView 360 är nu en standardiserad fotorealistisk renderingslösning i SolidWorks 2011. I SolidWorks 2010 version kallas den för PhotoWorks. Den underliggande tekniken har uppdaterats för att öka på användarvänligheten och förbättra det slutgiltiga resultatet. PhotoView 360 finns tillgänglig i SolidWorks Professional och SolidWorks Premium.

Släng ett öga på videoklippet här, så får du lite tips.


Du kan även ladda ner instruktioner hur du:
Renderar i SolidWorks 2010
Renderar i SolidWorks 2011
Renderar i SolidWorks 2012

Tedh Andersson
MP Engineering AB

torsdag 16 februari 2012

SolidWorks World 2012 - Uppdatering från dag 3

Så var dag tre, tillika den sista dagen, slut på SolidWorks World 2012 i San Diego. Dagen genomsyrades av mycket positiva föreläsningar om inspirerande ämnen.

Fielder Hiss, SolidWorks Vice President of Product Management, pratar om hur de använder sig av SolidWorks användarnas förslag på förbättringar inför nästa release som kommer till hösten.


SolidWorks VD Bertrand Sicot säger några avslutande ord och passar samtidigt på att ge några ledtrådar på vad som kommer i 2013-års SolidWorks World.


På SolidWorks World 2012 tittar Bruno Maisonnier, styrelseordförande på Aldebaran Robotics, närmare på hur Nao-roboten används i behandling av autistiska barn.


Bruno Maisonnier pratar om vad som inspirerar honom och berättar också om vad som kommer inom robotvärlden.



Du kan se alla filmer och bilder från SolidWorks World på http://sww2012.netvibesbusiness.com/

onsdag 15 februari 2012

SolidWorks World 2012 - Uppdatering från dag 2

Vi körde igång med en tillbakablick på måndagkvällens final med party för de som klarat CSWP (Certified SolidWorks Professional) på USS Midway, följt av Richard Doyle som delade ut utmärkelser till SolidWorks User Group Network.


Richard pratar om hur vida spritt SolidWorks User Group Network (SWUGN) är i världen.


Mike Howe från Howe & Howe Technologies talar om vikten av att snabbt och effektivt kunna se vilken konstruktion som är den bästa.


Mike How om konstruktionsprocessen för företagets iconic Ripsaw tank.


Fielder Hiss berättar att över 800 personer klarat CSWP, och han lägger även fram en ny certifiering inför nästa år...


Quirky's VD Ben Kaufman talar om takten för produktutveckling i sitt företag.














Här kan du också se bilder och filmer från SolidWorks World 2012...

tisdag 14 februari 2012

Videos från SolidWorks World 2012 - Dag 1 Övergripande Föreläsningar

Bertrand Sicot på scenen för SolidWorks World 2012, han talar om hur design kopplar konstruktörer och allt annat runt omkring oss.


Bertrand berättar historien om Dan Herzberg som tittade närmare på hur hans egen hjältklaff konstruerades i SolidWorks.


Mike Rowe från Discoverys program "Dirty Job's" var på scen tillsammans med SolidWorks VD Bertrand Sicot. De pratar om de teman i Mike's program har slagit igenom i hela USA.


Mike Rowe på SolidWorks World 2012 förklarar sin syn på konstruktion och design som en skärningspunkt mellan tjänstemän och produktionspersonal.


Bernard Charles, VD för Dassault Systemes, pratar om att innovation och samarbete går hand i hand.


Bernard Charles pratar om Dassault Systemes mjukvarors roll för att driva på kreativiteten och nya former av innovationer.


Tony Fadell, in the context of his company's Nest thermostat, charges all designers and engineers present at SolidWorks 2012 to always design products with the future of the planet in mind.


Tony Fadell, former senior vice president of the iPod division at Apple, discusses how the iPod impacted Apple's entire philosophy moving forward.

onsdag 8 februari 2012

Problem med att få igenom din mesh?

Sitter du fast i en beräkning där meshen vägrar gå igenom? Drar du mesh-reglaget hela vägen till "fine"men det fungerar fortfarande inte? Då kan dom här enkla tipsen hjälpa dig en bra bit på vägen!


Innan man börjar analysera för djupt bör man kontrollera att "Curvature based mesh" är vald då det är den mesh-algoritm som generellt fungerar bäst. Testa också att lägga en lokal Mesh control där problemet uppstått. Hjälper inte detta kan man testa något av följande:

Metod 1:

Om problemet visar sig vara förhållandevis enkelt att lösa fungerar "Mesh Failure Diagnostic"-funktionen jättebra och guidar dig steg för steg. Klicka dig bara fram i högerlisten.

Metod 2:

Kontrollera att inga parter har kolliderat med varandra genom att välja Tools > Interference Detection och klicka på Calculate. Visar det sig att två eller flera parter ligger i varandra bör man förändra sin geometri eller skapa nya mates för att få allt på rätt plats.

Är man inte i position att förändra geometrin kan man ställa om meshen till att acceptera sådan geometri genom att högerklicka på det globala kontaktvillkoret (bonded) och välja Edit definition. Klicka i "Incompatible mesh" längst ner i menyn.

Metod 3:

Högerklicka på parten och välj "Edit component" för att öppna den i ett eget fönster. Starta en ny studie och mesha parten för sig. Går meshen igenom i partläget kan man använda samma meshstorlek (antingen lokalt eller globalt) då man går tillbaka till sammanställningen. Var noga med antalet decimaler ifall det strular.


Till sist - tänk på att snabbast och pålitligast resultat fås genom att blanda solid-, skal- och balkelement i sin modell!

Lycka till!

Christoffer Wester
Application Consultant, SolidWorks Simulation

tisdag 24 januari 2012

Tips & Tricks: Edit Seed Feature

Har du någon gång suttit med ett jättestort ”Pattern” av hål utan att veta vilket av hålen som är utgångspunkten för detta ”Pattern”. Problemet är inte så stort som man kan tro. Om du tittar i featureträdet kommer du ganska snabbt att hitta den feature som är utgångspunkten på ditt ”Pattern”.

Ett annat sätt är att högerklicka någon av dina features i ditt ”Pattern” och välja ”Select Seed of Pattern” för att markera featuren i ”Feature Manager” trädet. Önskar du att redigera featuren direkt väljer du ”Edit Seed Feature”.



torsdag 12 januari 2012

Optimera er design i SolidWorks Simulation

Vore det inte underbart att kunna låta datorn göra jobbet när det kommer till att bespara tid och pengar på framtagningen av en produkt? Med SolidWorks Simulation Optimization Study kan du som designer säkert skala bort överflödigt material från din design utan att behöva riskera att tappa säkerheten i produkten.

De enkla stegen nedan illustrerar hur verktyget fungerar.

Steg 1:

Skapa en grundläggande design och simulera det lastfall produkten kommer att utsättas för. Ligger spänningarna under de tillåtna så finns det utrymme för optimering!


















Steg 2:

Starta en optimiseringsstudie och ange vilka mått som skall tillåtas förändras i designen. Dessa väljs enkelt genom att klicka på måtten i modellen. En övre och undre gräns för varje mått anges sedan.















Steg 3:

Till sist anges vilka mål och gränser som skall styra oprimiseringen. I det här fallet skall spänningen ligga under vår utsatta säkerhetsfaktor men samtidigt använda så lite material som möjligt för att göra detta. Beräkningen som genomfördes i steg 1 används nu för de förändringar vi ställde upp i steg 2.

Kör optimeringen.






Steg 4:

Studera resultatet.

SolidWorks föreslår den mest optimala designen men ett antal varianter med förbättrade designer finns tillgängliga att välja mellan. Även varianter som inte klarade kraven finns tillgängliga (markerade i rött).



Christoffer Wester
Application Consultant, SolidWorks Simulation

tisdag 10 januari 2012

Styr SolidWorks med din iPad!

Du har väl inte missat att du via en ny app kan komma åt SolidWorks Enterprise PDM via er iPhone och Ipad? Om du mot förmodan har det så läs gärna det tidigare inlägget Enterprise PDM goes mobile. Nu är det dags för nästa häftiga app som vi givetvis bara måste dela med oss av!

Du känner säkert till hur en 3D-mus kan hjälpa dig att utföra kommandon till vänsterhanden som komplement till den vanliga musen. Exempelvis kan du rotera, zooma och flytta din SolidWorks modell. Har du tänkt köpa en 3D mus men inte kommit till skott? Kanske fick du en iPad i julklapp? Då kan du använda dig av appen Maide! Det du behöver göra är att ladda ner en gratis add-in till den dator där du kör SolidWorks och sedan går du in på Apples App-store och köper appen för din iPad. Efter detta ser du till att din iPad och datorn du ska köra SolidWorks på är uppkopplade på samma trådlösa nätverk, och sedan är det bara att sätta igång och vrida och vända på både produkter och problem!

Appen är utformad som en betaversion för SolidWorks 2011. Men i filmen här nedan körs samma app på SolidWorks 2012 vilket också fungerar fint. Ska du göra en presentation för kund eller är det en helt vanlig arbetsdag som du kan effektivisera lite ytterligare? Har du ingen iPad? Ja, då har du ju helt plötsligt ytterligare två riktigt bra anledningar att fråga din chef om tillåtelse att köpa in en iPad, ni kan ju både styra SolidWorks och komma åt Enterprise PDM med den! (Och vem vet, kanske surfa lite på den också, men pst, säg inte det till chefen! =D)
